知识普及三偏心蝶阀原理和结构图

标签:知识,普及,偏心,原理,结构,构图 添加时间:2019年04月25日 点击:18
【华光阀门讯】三偏心蝶阀的意思就是给蝶阀了做了三次偏心,这种设计工艺使得三偏心蝶阀拥有更广泛的应用领域,它不仅具备了软密封蝶阀那样优秀的密封性能,同时拥有硬密封蝶阀耐高温高压的特征。之所以拥有这些好处沈阳会务费发票,得益于三偏心蝶阀独特的结构,今天我厂技术员就来聊一聊三偏心蝶阀的结构和原理。

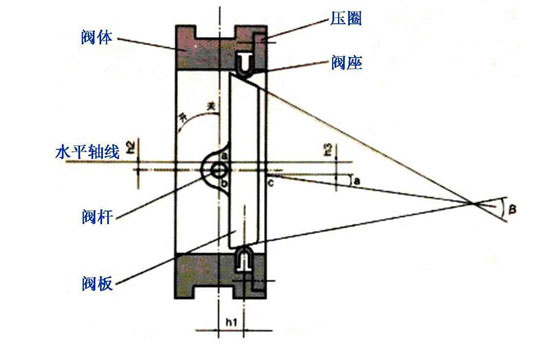

知识普及三偏心蝶阀原理和结构图 三偏心蝶阀结构图
三偏心蝶阀的三个三篇分别是指:

第1个偏心:阀轴位于阀板轴后面,使得密封能够完全紧密环绕接触整个阀座。

第2个偏心:阀轴中间线偏离管道和阀门中间线,这就免受阀门开启和关闭的干扰。

第3个偏心:阀座锥体轴偏离阀轴中间线,如许可以在关闭和开启过程中消弭摩擦作用百度seo优化,并且实现环绕整个阀座的均匀同等的压缩密封结果。

三偏心蝶阀巧妙的把三偏心都放在了阀板上,在阀板的外边缘采用部特别球面结构。此结构需使用自行设计的简单夹具在数控机床上完成,外偏心球面经抛光 处理达到粗糙度Ra0.4,球面镀铬或堆司太莱合金,硬度达到HRC45~60。

把偏心角放在阀板上上海装潢公司,阀座用压圈压在阀体上,解决了通俗三偏心蝶阀加工中碰到的困难,阀体、阀板、阀座配对使用不能互换河北人事考试信息网,损坏之后维修成本过高等一系列题目 ,且所有零件模块化,库房管理简单,加工简单、维修方便,降低备件成本。

三偏心蝶阀适合制作大口径阀门,可以广泛应用到石油的输送管道切断,冶金钢厂,煤气总管道调节、切断,化工冶炼装配介质调节切断,水处理设备进、出水调节切断,热电站的冷却水体系,自然气,碱液,海水、酸液等行业中。
